Klark Teknik DN4816U

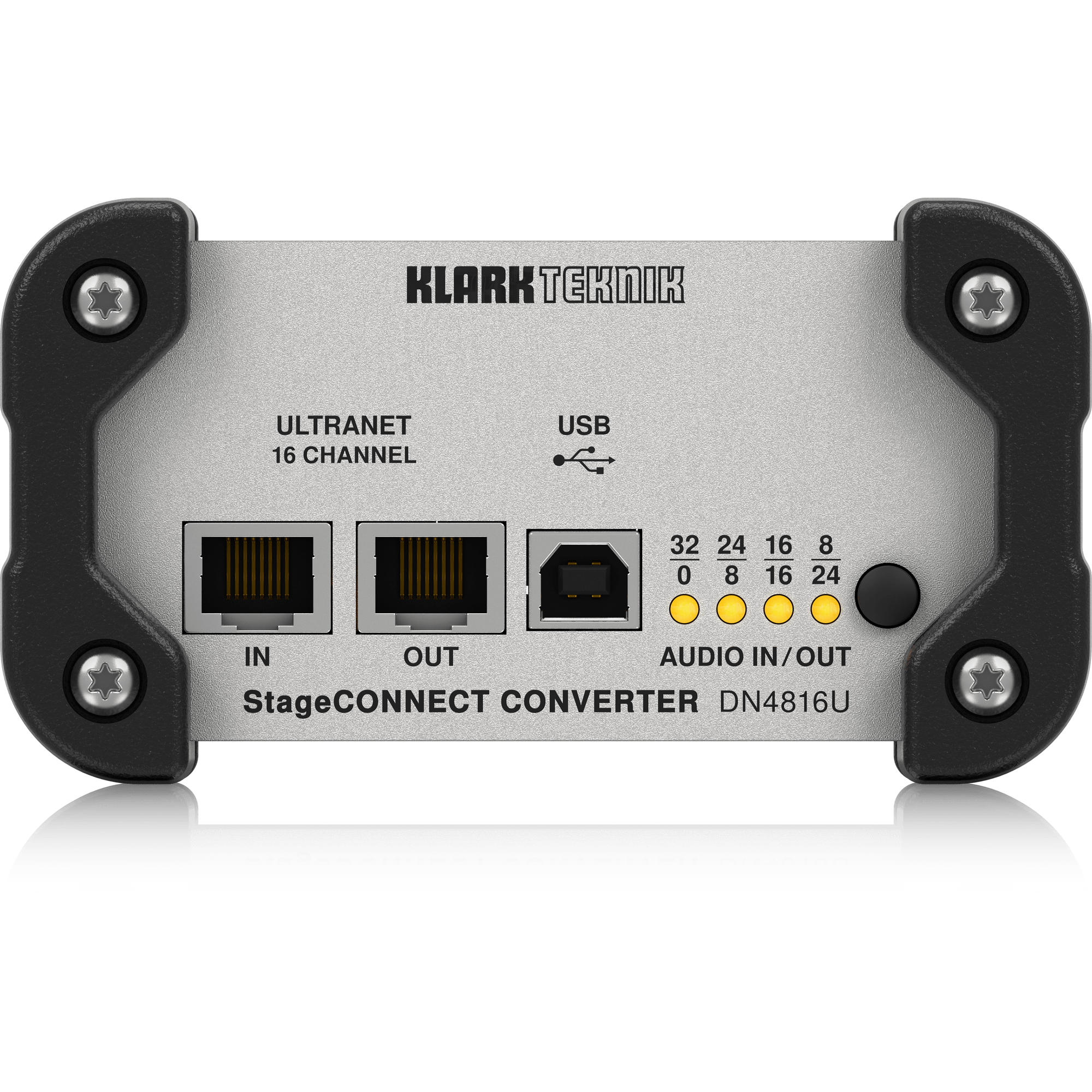

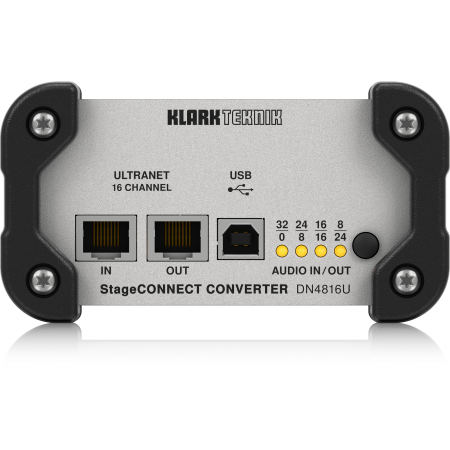

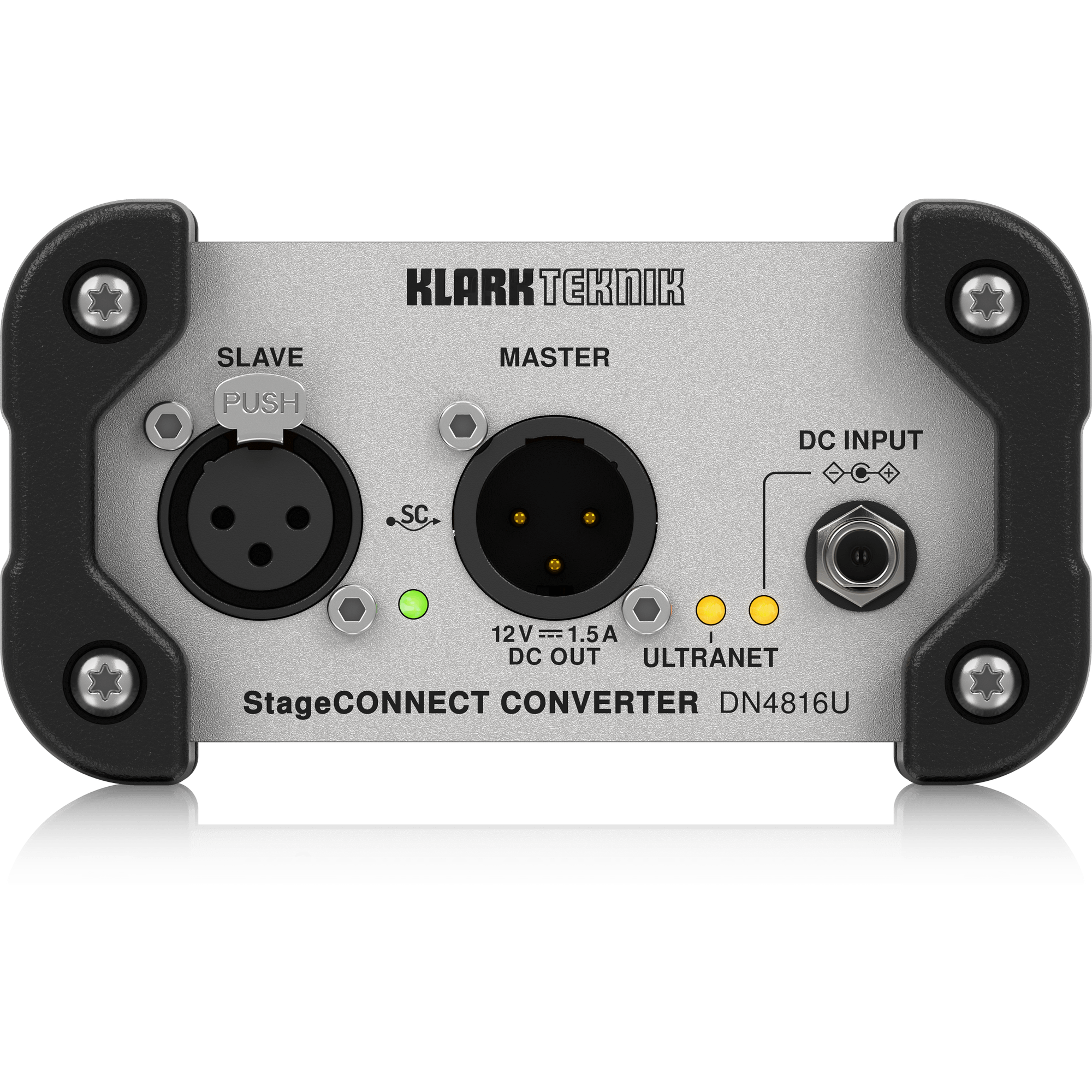

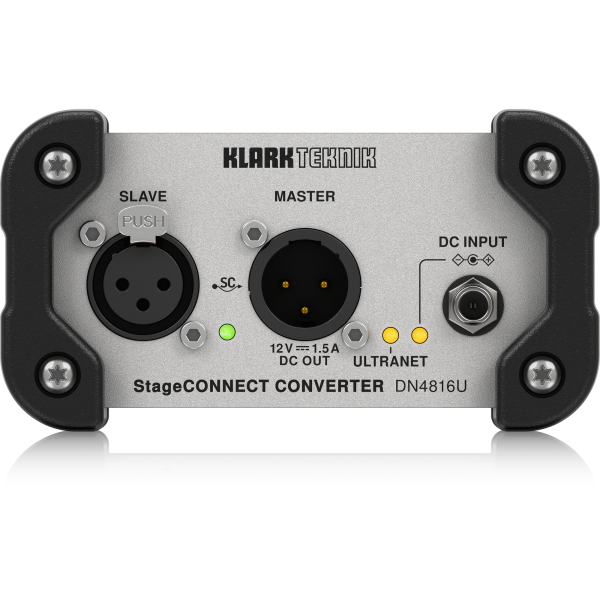

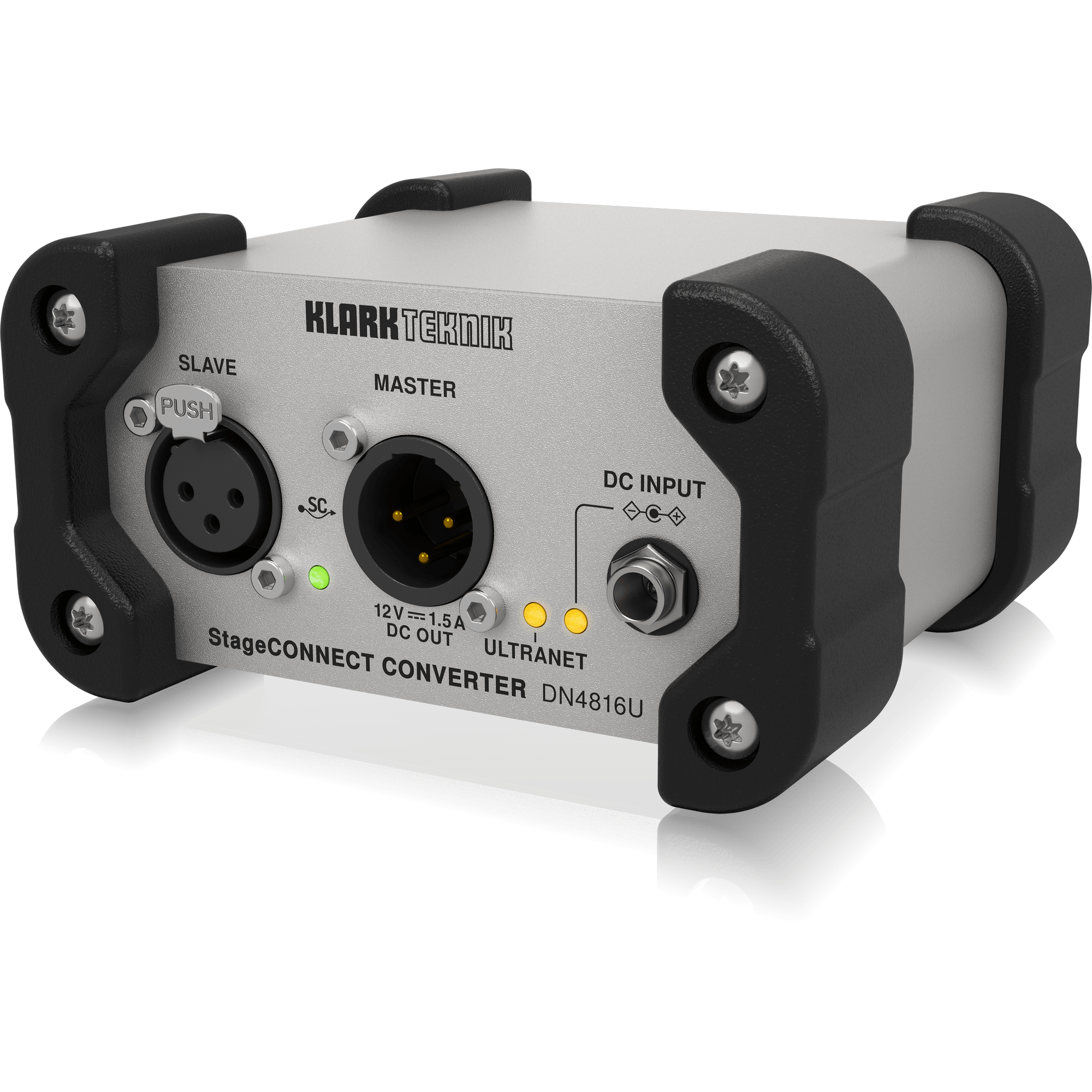

Klark Teknik DN4816U - это универсальный и компактный интерфейс для подключения устройств StageConnect, систем Behringer Ultranet. Модель также имеет многоканальный USB аудиоинтерфейс для подключения к компьютеру. Аудиоконвертер позволяет использовать до 32 каналов между этими устройствами. На передней стороне устройства имеются вход Slave и выход Master на XLR разъемах для подключения устройств StageConnect, индикаторы состояния, вход для питания. На задней — входной и выходной разъемы Behringer Ultranet, USB разъем, индикация режимов и соответствующий переключатель конфигураций ввода-вывода. Данный интерфейс может быть применим для передачи аудио каналов через USB на персональный мониторный микшер Behringer P16 по протоколу Ultranet, использоваться с Midas MR18 в качестве 16-канального входного блока для микшерной консоли Behringer WING, записывать 32 канала из пульта WING непосредственно в DAW. Конвертеры серии DN48XX можно использовать и с другими устройствами, например с Midas HUB4. StageConnect устройства подключаются одним цифровым DMX кабелем для многоканальной передачи звука. Конверторы серии DN48XX подключаются последовательно и автоматически распределяют каналы для соответствующего подключения. Для передачи каналов по новому стандарту StageConnect понадобится DMX кабель 110 Ом с XLR разъемами, который может передавать данные в обоих направлениях, а длина кабеля не должна превышать 40 метров. Подключенные устройства к StageConnect получают дополнительное питание и могут потреблять до 18 Вт, а значит DN4816U может работать без внешнего источника питания. Новый стандарт StageConnect может передавать 32 канала несжатого PCM аудио в конфигурациях ввода-вывода, 24 бита при 48 кГц и с задержкой менее 0,5 мс. Технология Ultranet умеет передавать до 16 каналов 24-битного цифрового звука по кабелю CAT5, максимально допустимая длина 75 метров. Конверторы серии DN48XX обеспечивают соединение Ultranet для трансляции между StageConnect и Ultranet. Приборы серии DN48XX могут питаться последовательно по цепи. Каждый конвертор может принимать фантомное питание от Master выхода. Для расчета мощности устройств, подключенных по цепочке, есть специальный StageConnect калькулятор в виде программы на компьютер. Калькулятор также указывает параметры максимальной длины кабеля DMX. Конвертеры имеют возможность автоматической конфигурации, которая адаптирует входную и выходную линию. В конверторах DN4816U присутствует интегрированное преобразование частоты дискретизации — это разделяет вход Ultranet от StageConnect и USB, сохраняя при этом независимость источников синхронизации.

Характеристики:

• Тип: аудиоконвертер
• Пропускная способность шины: 32 канала, 24-бит PCM аудио
• Входная и выходная задержка: 0.1 мс
• Ultranet: 2 x RJ45
• Экранированный кабель CAT5e: 75 метров
• StageConnect: 1 x XLR-m, 1 x XLR-f
• Экранированный балансный кабель DMX 110 Ом: 40 метров
• USB: Type B
• Конфигурации USB аудио входа/выхода: 32 / 0, 24 / 8, 16 / 16, 8 / 24 (каналы)
• Совместимые ОС: Win10 (ASIO/WDM), OSX (CoreAudio), Linux
• Источник питания: 12 В DC / 2.5 A, 30 Вт адаптер питания, удаленное питание через Slave XLR (female), удаленное питание через XLR (male), 12 В DC / 1.5 A, 18 Вт
• Потребляемая мощность: 9 Вт
• Габариты: 118 х 112 х 63 мм
• Вес: 710 г
