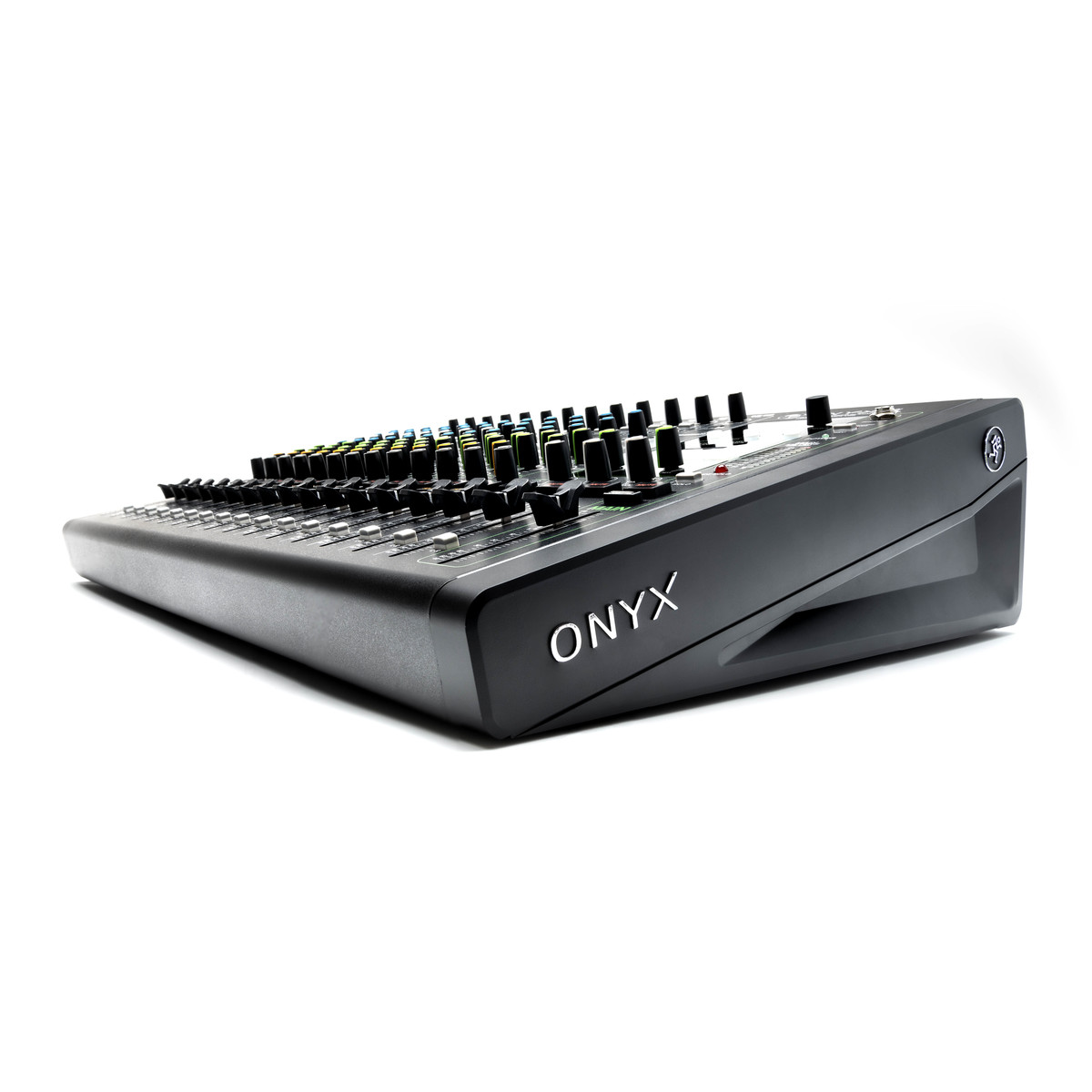

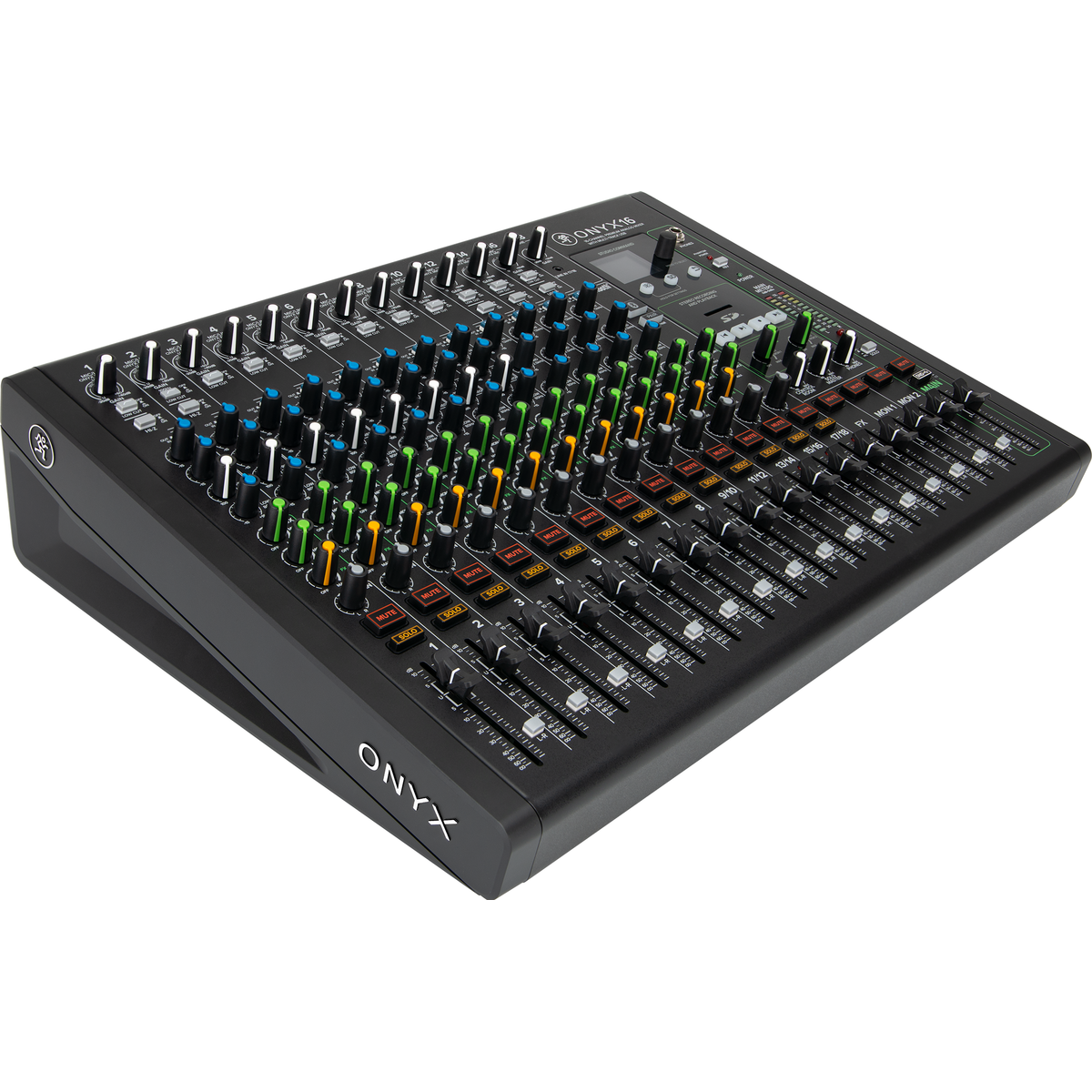

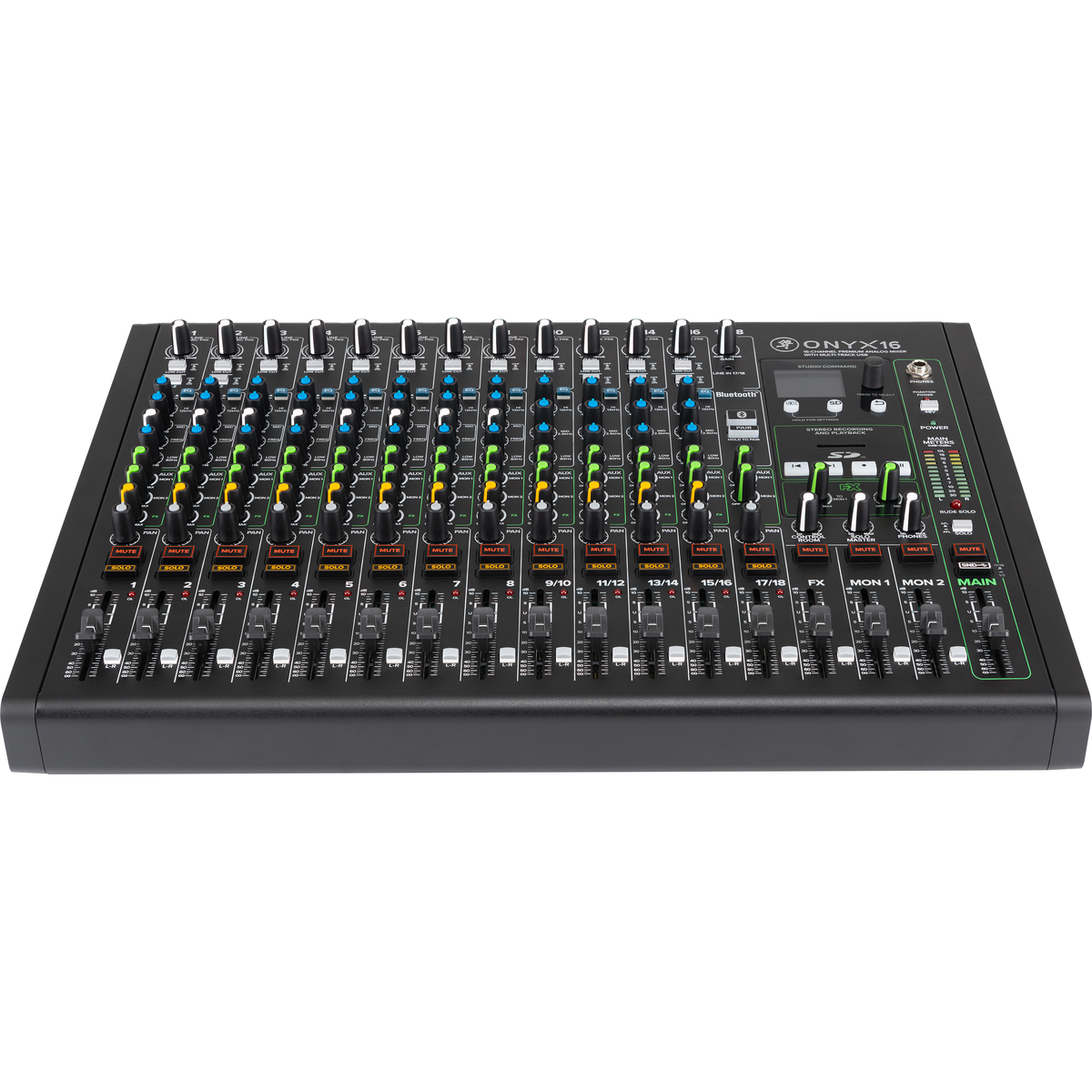

Mackie Onyx16

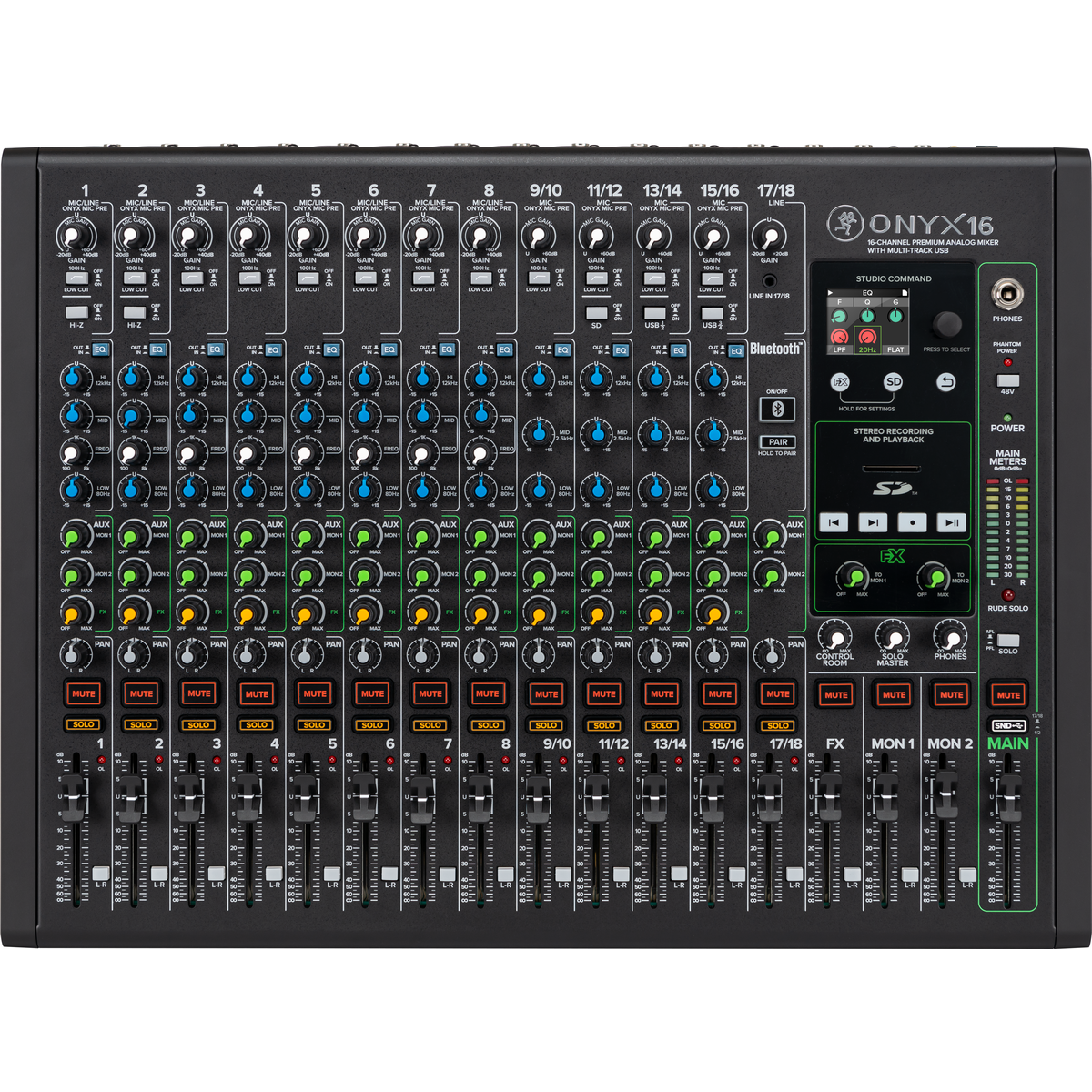

Mackie Onyx16 – 16-канальный аналоговый микшерный пульт с USB-интерфейсом и цифровым процессором эффектов. Модель оснащена Bluetooth-модулем и слотом для SD-карт. Пульт может успешно использоваться для работы со звуком на концертах или в студии, а также во время проведения трансляций. Устройство имеет 8 моно и 4 стерео канала. Для подключения микрофонов представлено 12 входов на разъемах XLR. Есть возможность подачи на них фантомного питания 48 В. Высококачественные микрофонные предусилители Onyx обеспечивают усиление громкости сигнала до +60 дБ. Для очистки сигнала от шума предложены низкочастотные фильтры с частотой среза 100 Гц. Вывести на пульт звук с линейных источников позволяют балансные входы на разъемах 1/4” Jack TRS, которых для моно каналов 1 – 8 в устройстве предоставлено по 1, а для стерео каналов 9/10 - 15/16 – по 2. Каналы 1 и 2 микшера имеют режим Hi-Z. У каналов 5 - 8 есть комбинированные входы/выходы Insert. Помимо уже упомянутых основных каналов пульт оснащен дополнительным стерео каналом 17/18, который имеет 2 балансных входа 1/4” Jack TRS и стерео вход 1/8” Jack TRS для подключения бытовых устройств. Также на этот канал поступает аудио, транслируемое на Bluetooth-модуль устройства.  Для корректировки звучания сигналов пульт предоставляет 12 трехполосных «британских» эквалайзеров. У эквалайзеров каналов 1 - 8 имеется возможность настройки рабочей частоты средней полосы в диапазоне от 100 Гц до 8 кГц, в то время как у каналов 9/10 - 15/16 она имеет фиксированное значение, соответствующее 2.5 кГц. Каждый из каналов имеет кнопки Mute и Solo, ручки для регулировки панорамы, а также настройки громкости направляемого на AUX-шины сигнала. Таких шин у данной модели 2. Также имеется шина эффектов, отправка сигнала на которую возможна со всех каналов, кроме дополнительного 17/18. Направленный на шину эффектов аудиосигнал поступает на цифровой процессор пульта. Для обработки звука доступно 12 эффектов, среди которых имеются разнообразные варианты реверберации и дилея, хорус и фланжер. Есть возможность настройки параметров эффектов и сохранения их в виде пресетов. Включать и отключать процессор возможно при помощи опционального футсвича, для подключения которого предоставлен разъем 1/4” Jack TRS. Шина эффектов может использоваться и для отправки сигнала на внешнее устройство обработки. Подключить его к пульту позволяет выход на балансном разъеме 1/4” Jack TRS. Наличие картридера дает устройству возможность воспроизводить MP3 и WAV-файлы с SD-карт, а также сохранять на них записи основного стерео микса в формате WAV 24 бита/96 кГц. С помощью встроенного USB-аудиоинтерфейса микшера, который имеет 18 входных и 4 выходных канала, можно производить многодорожечную запись на компьютер, а также выводить с него 2 стерео дорожки. 24-битными АЦП/ЦАП интерфейса поддерживается работа с частотой дискретизации до 96 кГц. Для обмена данными используется порт USB-B. В качестве основных выходов микшера используется 2 разъема XLR и 2 балансных разъема 1/4” Jack TRS. Имеется выход Control Room, который реализован на паре балансных разъемов 1/4” Jack TRS. Для вывода с AUX-шин мониторных миксов представлены моно выходы на балансных разъемах 1/4” Jack TRS. Есть стерео выход для наушников 1/4” Jack TRS. Питание устройства осуществляется от сети. Для отслеживания громкости выходного сигнала на лицевой панели размещен 12-сегментый светодиодный индикатор. Также имеется цветной экран для работы с процессором эффектов и SD-картами. В комплектация микшера входят ключи для активации лицензий на использование программы для работы со звуком Waveform OEM и набора плагинов DAW Essentials Bundle.

Характеристики:

• Тип: аналоговый микшерный пульт
• Каналы: 16 (8 моно, 4 стерео) + 1 доп. стерео, 18 x 4 (USB-аудиоинтерфейс)
• АЦП/ЦАП: до 24 бит/96 кГц
• Эффекты: цифровой процессор с 12 эффектами
• Эквализация: ch 1 - 8: +/- 15 дБ @ 80 Гц, +/- 15 дБ @ 100 Гц – 8 кГц, +/15 дБ @ 12 кГц, НЧ-фильтр 18 дБ/октава @ 100 Гц, ch 9/10 - 15/16: +/- 15 дБ @ 80 Гц, +/- 15 дБ @ 2.5 кГц, +/15 дБ @ 12 кГц, НЧ-фильтр 18 дБ/октава @ 100 Гц
• Частотный диапазон: 20 Гц – 30 кГц (+0/-1 дБ) mic in
• Эквивалентный уровень шума: -128 дБн (mic in)
• Остаточный уровень шума на выходе: -98 дБн (мин. уровень каналов)/-88 дБн (уровень 0 дБн)
• Коэффициент нелинейных искажений: <0.01% (mic in)
• Коэффициент ослабления синфазного сигнала: 70 дБ
• Максимальный входной уровень: +22 дБн
• Максимальный выходной уровень: +28 дБн (XLR main out), +22 дБн (TRS main/control room/phones out)
• Входное сопротивление: 3.3 кОм (mic in), 10 кОм (insert return), >20 кОм (line in)
• Выходное сопротивление: 120 Ом (unbalanced main/control room/mon aux out), 240 Ом (balanced main/control room/mon aux out), 25 Ом (phones out)

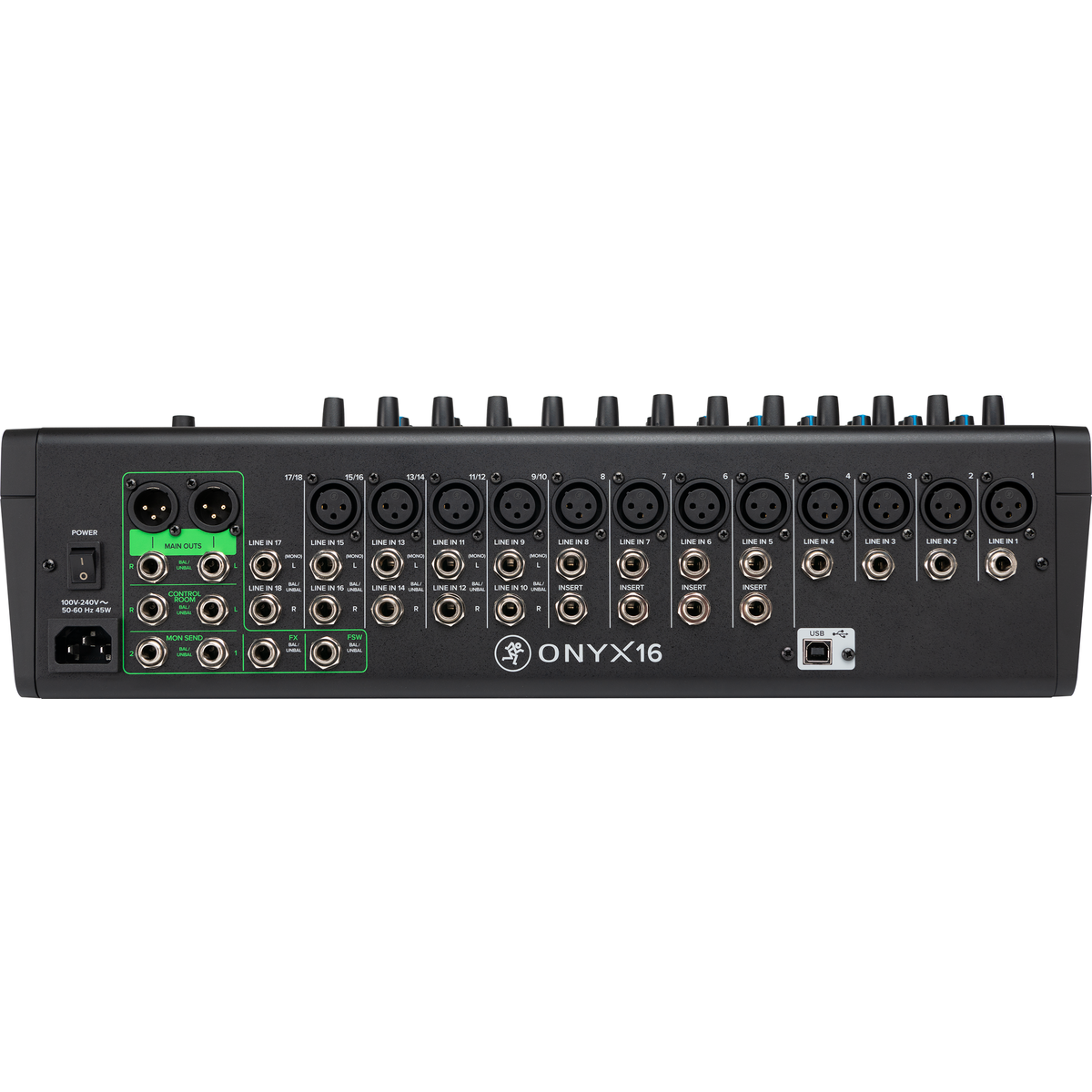

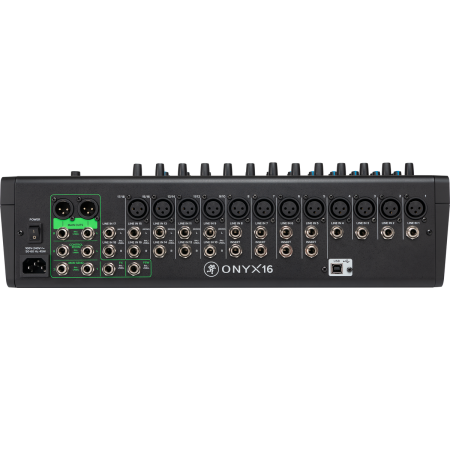

• Входы: ch 1, 2: 1 x XLR mic in, 1 x 1/4” Jack TRS line/inst in, ch 3, 4: 1 x XLR mic in, 1 x 1/4” Jack TRS line in, ch 5 - 8: 1 x XLR mic in, 1 x 1/4” Jack TRS line in, 1 x 1/4” Jack TRS insert send/return, ch 9/10 – 15/16: 1 x XLR mic in, 2 x 1/4” Jack TRS stereo line in, ch 17/18: 2 x 1/4” Jack TRS stereo line in, 1 x 1/8” Jack TRS stereo line in, 1 x 1/4” Jack TRS foot switch in
• Выходы: 2 x XLR main out, 2 x 1/4” Jack TRS main out, 2 x 1/4” Jack TRS control room out, 2 x 1/4” Jack TRS mon aux out, 1/4” Jack TRS phones out, 1/4” Jack TRS FX send, 4 x 1/4” Jack TRS insert send/return
• USB-интерфейс: 1 x USB-B
• Bluetooth: есть
• Внешняя память: слот для SD-карты
• Дисплей: есть, цветной
• Питание: от сети
• Потребляемый ток: 45 Вт
• Фантомное питание: 48 В (каналы 1 - 15/16)
• Лицензии на ПО в комплекте: ключи активации для программ Waveform OEM и набора плагинов DAW Essentials Bundle
• Габариты: 137 x 475 x 356 мм
• Вес: 7.1 кг
