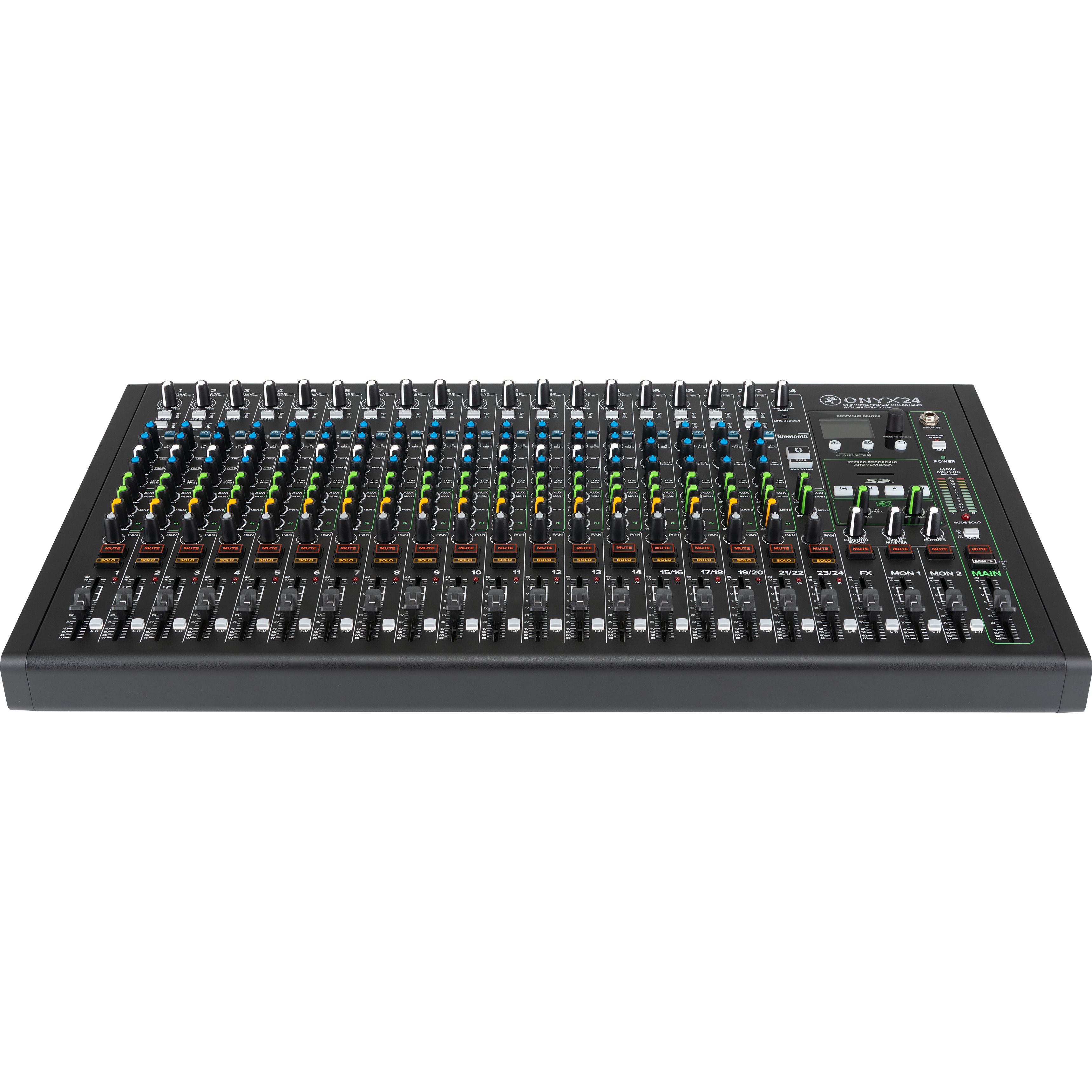

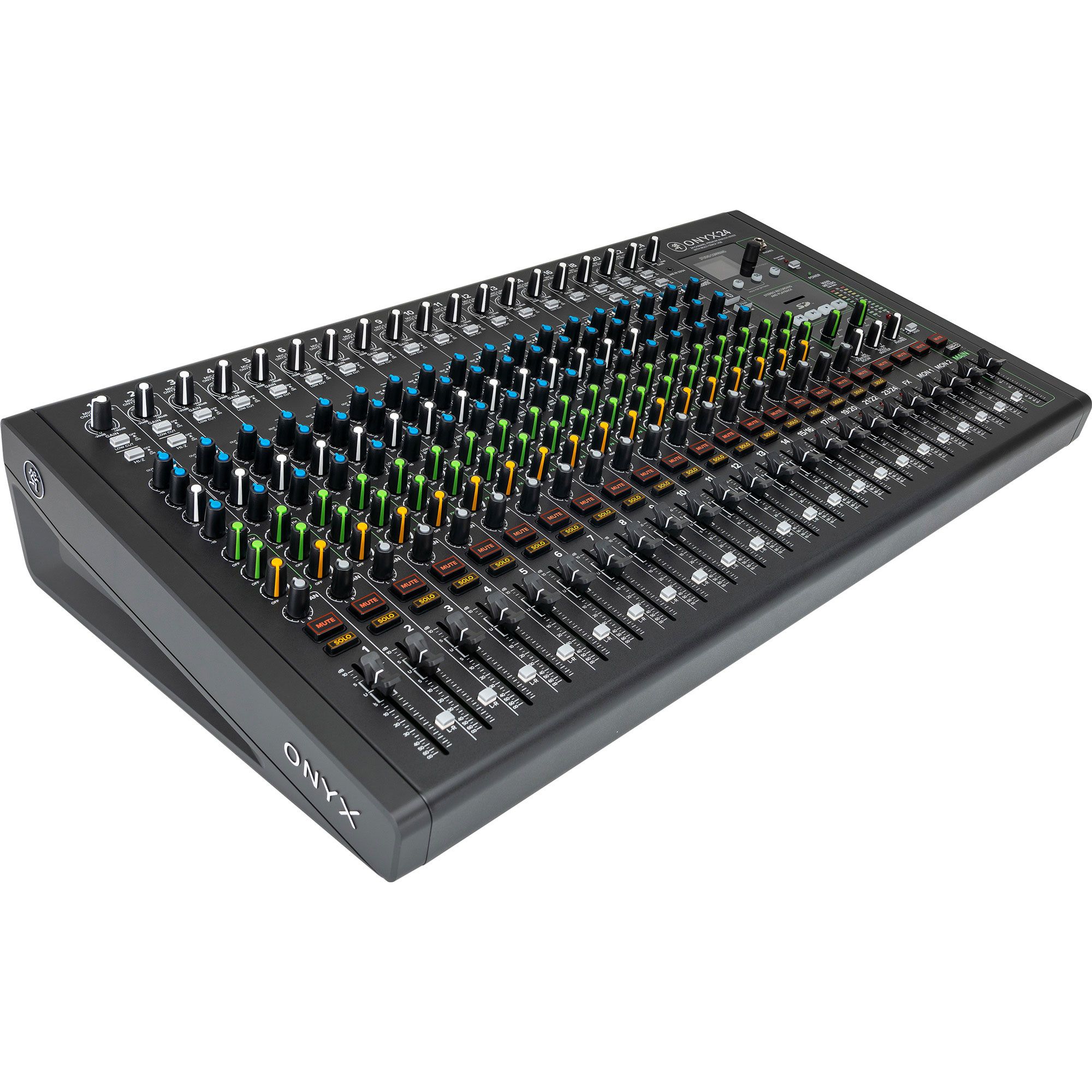

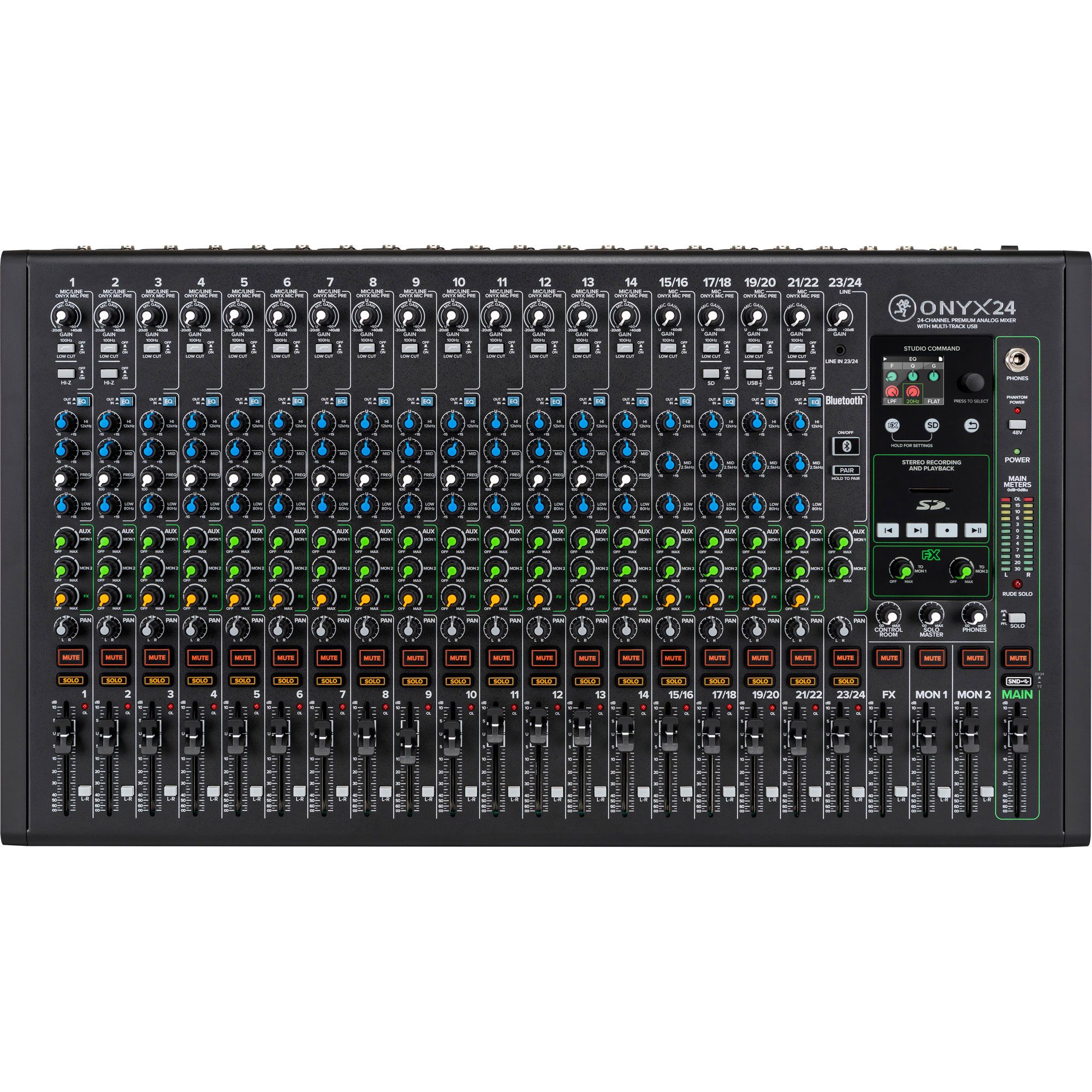

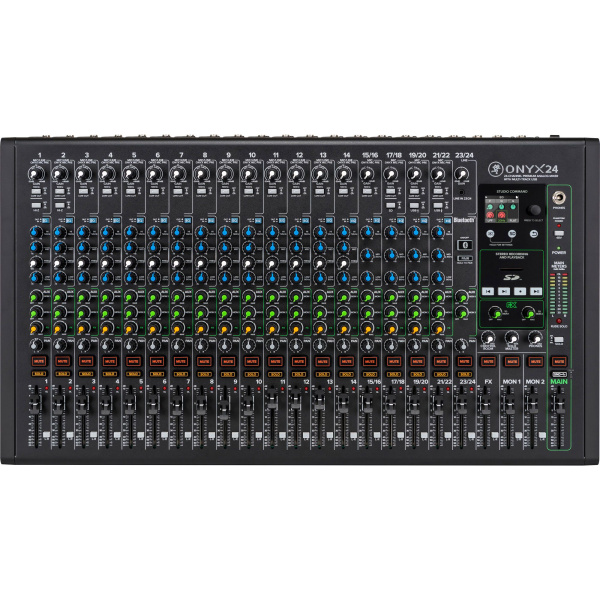

Mackie Onyx24

Mackie Onyx24 – 24-канальный аналоговый микшерный пульт с цифровым процессором эффектов и USB-аудиоинтерфейсом. Модель оборудована слотом для SD-карт и Bluetooth-модулем. Пульт применим для работы со звуком на концертах или в студии, а также при проведении трансляций. Модель имеет 14 монофонических и 5 стерео каналов. Для подключения микрофонов предоставлено 18 входов на разъемах XLR. Усиление сигнала осуществляется высококачественными микрофонными предусилителями Onyx, которые предлагают увеличение громкости до +60 дБ. Есть опция подачи фантомного питания 48 В и низкочастотные фильтры с частотой среза 100 Гц. Для линейных источников сигнала предусмотрены балансные входы на разъемах 1/4” Jack TRS. У моно каналов 1 - 14 имеется 1 такой вход, у стерео каналов 15/16 - 23/24 их по 2. Каналы 1 и 2 можно перевести в режим Hi-Z. В каналах 12 - 14 предложены комбинированные входы/выходы Insert. Стерео канал 23/24 имеет линейный вход 1/8” Jack TRS, позволяющий вывести на пульт сигнал с мобильных устройств, таких как MP3-плеер, смартфон или ноутбук. Также на него направляется аудиосигнал, принимаемый микшером по беспроводному Bluetooth-каналу. Скорректировать звучание выведенных на пульт сигналов можно при помощи трехполосных «британских» эквалайзеров, которые имеются у всех каналов, за исключением последнего 23/24. В эквалайзерах каналов 1 - 14 доступна настройка рабочей частоты средней полосы. У каналов 15/16 – 21/22 она закреплена на отметке 2.5 кГц. Для всех каналов представлены кнопки Mute и Solo, настройки панорамы и ручки для посыла сигнала на Aux-шины, которых у модели имеется 2. Также с любого канала, кроме последнего, сигнал возможно направить на шину эффектов. Встроенный цифровой процессор пульта предлагает на выбор 12 эффектов. Для использования доступно несколько типов реверберации и дилея, хорус, фланжер. Имеется возможность настройки параметров эффектов и сохранения их в виде пресетов. Включение и отключение процессора можно производить посредством опционального футсвича, для подключения которого выделен разъем 1/4” Jack TRS. Шина эффектов, с помощью которой происходит отправка сигнала на встроенный процессор, может также использоваться и для выведения его на внешнее устройство обработки. Подключить такое устройство к микшеру позволяет выход на балансном разъеме 1/4” Jack TRS. Установленный в пульт кардридер может использоваться для воспроизведения с SD-карт MP3 и WAV-файлов, а также для сохранения на них записей основного стерео микса в формате WAV 24 бита/96 кГц. Встроенный USB-аудиоинтерфейс модели имеет 24 входных и 4 выходных канала. С его помощью можно осуществлять многодорожечную запись на компьютер, а также выводить с него 2 стерео дорожки. АЦП/ЦАП аудиоинтерфейса позволяют работать с параметрами до 24 бита/96 кГц. Обмен данными производится с помощью порта USB-B. Основные выходы микшера реализованы на 2 разъемах XLR и паре балансных разъемов 1/4” Jack TRS. Также представлен балансный выход Control Room, выполненный на 2 разъемах 1/4” Jack TRS. Вывести сигнал с AUX-шин можно посредством моно выходов на балансных разъемах 1/4” Jack TRS. Для подключения наушников предусмотрен стерео выход 1/4” Jack TRS. Питание устройства происходит от сети. Модель имеет долговечный, выполненный из металла корпус. На его лицевой панели размещен 12-сегментный светодиодный индикатор, с помощью которого можно отслеживать уровень выходного сигнала, и цветной экран, предназначенный для работы с процессором эффектов и SD-картами. В комплектацию микшера входят ключи для активации лицензий на использование программы для работы со звуком Waveform OEM и набора плагинов DAW Essentials Bundle.

Характеристики:

•  Тип: микшерный пульт/USB-аудиоинтерфейс
•  Категория: аналоговый

• Каналы: 24 (14 моно, 5 стерео), 24 x 4 (USB-аудиоинтерфейс)
• АЦП/ЦАП: до 24 бит/96 кГц
• Эффекты: цифровой процессор с 12 эффектами
• Эквализация: ch 1 - 14: +/- 15 дБ @ 80 Гц, +/- 15 дБ @ 100 Гц – 8 кГц, +/15 дБ @ 12 кГц, НЧ-фильтр 18 дБ/октава @ 100 Гц,  ch 15/16 - 21/22: +/- 15 дБ @ 80 Гц, +/- 15 дБ @ 2.5 кГц, +/15 дБ @ 12 кГц, НЧ-фильтр 18 дБ/октава @ 100 Гц
• Частотный диапазон: 20 Гц – 30 кГц (+0/-1 дБ) mic in
• Эквивалентный уровень шума: -128 дБн (mic in)
• Остаточный уровень шума на выходе: -98 дБн (мин. уровень каналов)/-88 дБн (уровень 0 дБн)
• Коэффициент нелинейных искажений: <0.01% (mic in)
• Коэффициент ослабления синфазного сигнала: 70 дБ
• Максимальный входной уровень: +22 дБн
• Максимальный выходной уровень: +28 дБн (XLR main out), +22 дБн (TRS main/control room/phones out)
• Входное сопротивление: 3.3 кОм (mic in), 10 кОм (insert return), >20 кОм (line in)
• Выходное сопротивление: 120 Ом (unbalanced main/control room/mon aux out), 240 Ом (balanced main/control room/mon aux out), 25 Ом (phones out)
• Входы: ch 1, 2: 1 x XLR mic in, 1 x 1/4” Jack TRS line/inst in,  ch 3 - 10: 1 x XLR mic in, 1 x 1/4” Jack TRS line in,  ch 11 - 14: 1 x XLR mic in, 1 x 1/4” Jack TRS line in, 1 x 1/4” Jack TRS insert send/return,  ch 15/16 - 21/22: 1 x XLR mic in, 2 x 1/4” Jack TRS stereo line in,  ch 23/24: 2 x 1/4” Jack TRS stereo line in, 1 x 1/8” Jack TRS stereo line in,  1 x 1/4” Jack TRS foot switch in

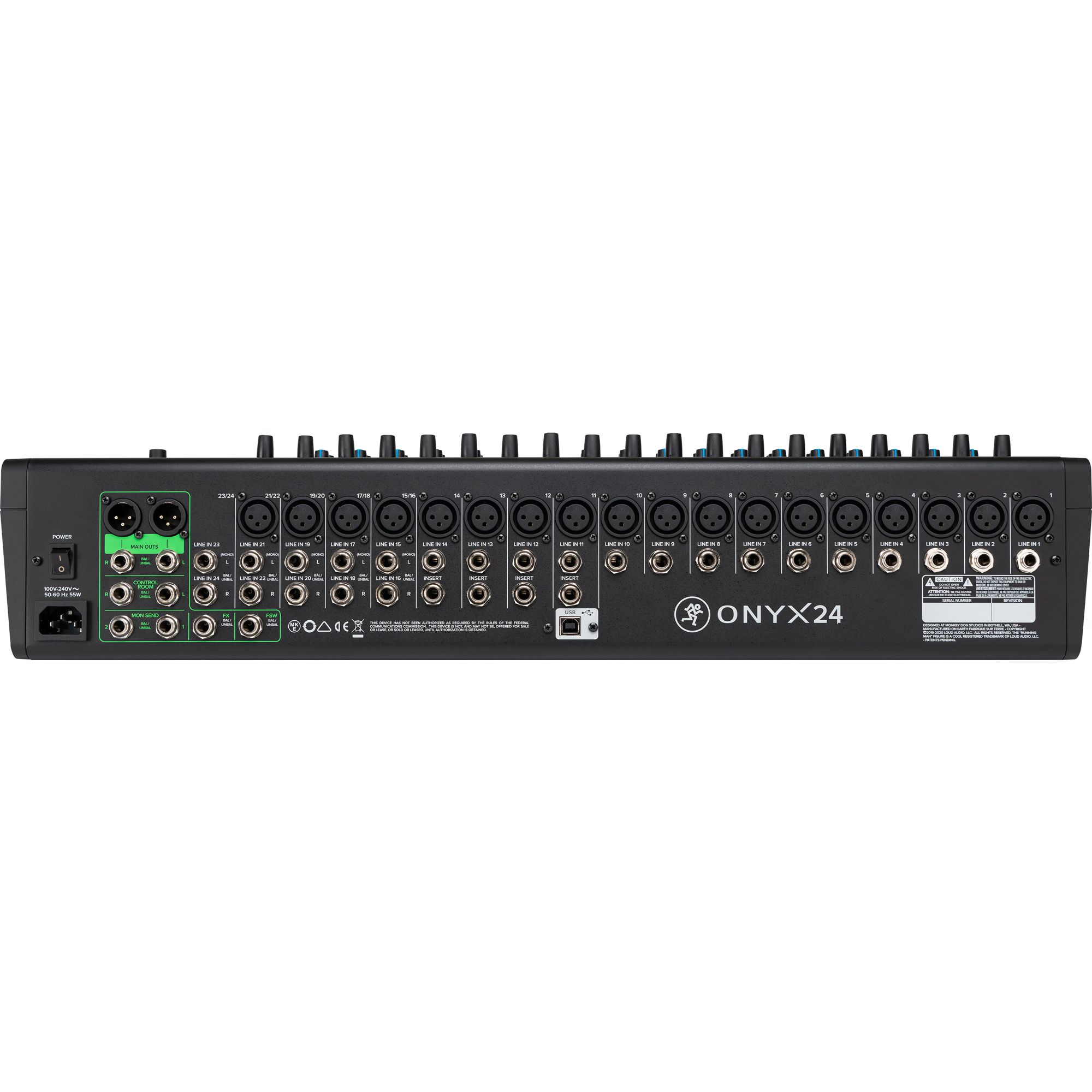

• Выходы: 2 x XLR main out, 2 x 1/4” Jack TRS main out, 2 x 1/4” Jack TRS control room out, 2 x 1/4” Jack TRS mon aux out, 1/4” Jack TRS phones out, 1/4” Jack TRS FX send, 4 x 1/4” Jack TRS insert send/return
• USB-интерфейс: 1 x USB-B
• Bluetooth: есть
• Внешняя память: слот для SD-карты
• Дисплей: есть, цветной
• Питание: от сети
• Потребляемый ток: 55 Вт
• Фантомное питание: 48 В (каналы 1 - 21/22)
• Лицензии на ПО: в комплекте ключи активации для программ Waveform OEM и набора плагинов DAW Essentials Bundle
•  Габариты: 137 x 640 x 356 мм

• Вес: 9.2 кг
