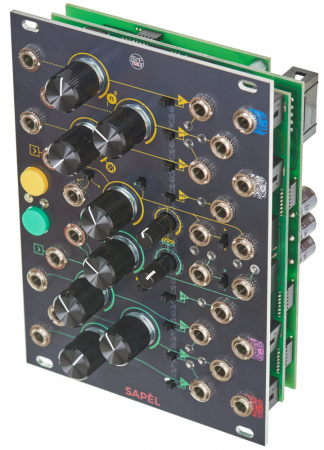

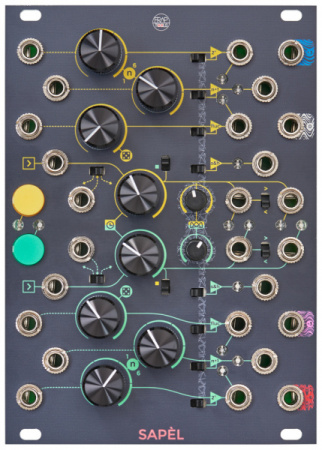

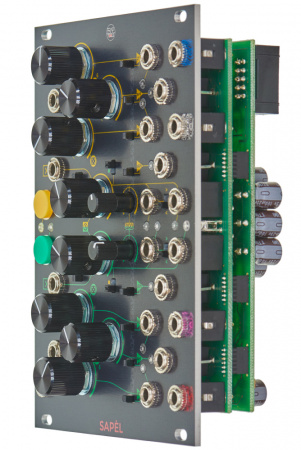

Frap Tools SAPEL (Tamed Random Source)

Sapél состоит из многоканального источника шума и двух сложных случайных секций. Кроме того, модуль оснащен двойным генератором тактовых импульсов. Есть выходы для белого, синего, розового и красного шума. Случайные сечения создают флуктуирующие и квантованные напряжения, а также сэмплирование и задержку сигнала. Генератор часов состоит из двух каналов, которые можно комбинировать. Каждая схема обеспечивает нормальный и случайный выход часов. Триггерные опции, множество входов управляющего напряжения и функций вероятности дополняют функциональный диапазон Sapél.

Помимо квантайзеров, которые являются частью случайных секций, Sapél является полностью аналоговым модулем. Генератор шума имеет четыре выхода, каждый из которых излучает сигнал своего типа:

● Синий шум (Спектр: 3 дБ на октаву)
● Белый шум (Спектр: 0 дБ на октаву)
● Розовый шум (Спектр: -3 дБ на октаву)
● Красный, соответственно, коричневый шум (Спектр: -6 дБ на октаву)

Случайные секции состоят из четырех каналов. Один канал сигнала создает колебания случайных напряжений в диапазоне от 0 В до 7,5 В. Для влияния на работу канала существует частотный потенциометр плюс вход CV.

Два других канала генерируют квантизированные случайные напряжения с полутоном и октавными интервалами. Количество ступеней, используемых схемой (n), может варьироваться в диапазоне от 1 до 6 с помощью потенциометров и входов CV. Пути сигналов используют указанные значения следующим образом:

● 2n channel: Производит управляющие напряжения, которые квантизируются до шагов 1/12 В. (Результаты приравниваются к полутонам в масштабе 1 В на октаву). Диапазон значений составляет от 2 до 64 этапов. (От 0 до 5,25 В)
● N 1 канал: Производит управляющие напряжения, которые квантизируются до шагов 1 В. (Результаты равны октавам в 1 В на октавную шкалу.) Диапазон значений составляет от 2 до 7 этапов. (От 0 В до 6 В)

Четвертый путь прохождения сигнала каждой случайной секции испускает неквантизированный сэмпл и задержку в диапазоне от 0 В до 7,5 В.

Источник синхронизации Sapél состоит из двух генераторов импульсов. Сигналы, создаваемые флуктуирующими случайными каналами, составляют основу их работы. Частоты можно установить с помощью потенциометров. Кроме того, для модуляции имеются входы CV. Каналы 2n, N 1 и S & H работают синхронно с соответствующим генератором импульсов. Кроме того, имеются два разъема для обычных и случайных тактовых сигналов. Случайный выход предлагает два режима работы:

● More than mode: соединитель испускает случайные триггеры плюс обычный тактовый сигнал.
● Less than mode: соединитель испускает только случайные триггеры.

Через коммутаторы можно комбинировать оба генератора тактовых импульсов. Эта функция позволяет пользователям создавать очень сложные результаты с каналами 2n, N 1 и S & H. Кроме того, схемы могут запускаться вручную с помощью кнопок и сигналов gate. В качестве альтернативы встроенному источнику синхроимпульсов в модуль могут быть поданы внешние сигналы синхронизации.

Благодаря сектору вероятности пользователи могут влиять на амплитуду случайных напряжений, генерируемых Sapél. В деталях, можно снизить вероятность создания средних и высоких значений. Коммутаторы определяют, какие каналы случайных секций зависят от этих настроек.



3U Eurorack module, глубина модуля 18 HP, глубина модуля 38 мм
Птребляемая мощность: 250 mA @ +12 V и 170 mA @ -12 V
Вес: 0,2 кг

Разъемы:
Per random section:
4 CV inputs
4 signal outputs

На каждый clock generator:
Комбинированный CV frequency and gate trigger input (Переключатель решает, какой режим работы активен.)
Normal and random output
Clock input

Выходы для белого, синего, розового и красного шума
